Czujniki różnicy ciśnień: precyzja jazdy w nowoczesnych zastosowaniach inżynieryjnych

Podstawowa rola czujnika różnicy ciśnień

U podstaw niezliczonych procesów przemysłowych i technologicznych leży potrzeba pomiaru i kontroli różnic ciśnień. A czujnik różnicy ciśnień to specjalistyczne urządzenie przeznaczone do pomiaru różnicy ciśnień pomiędzy dwoma punktami. Ta pozornie prosta funkcja jest podstawą złożonych działań w różnych dziedzinach, od zapewnienia bezpieczeństwa systemów HVAC w dużych budynkach po monitorowanie wydajności systemów filtracyjnych w produkcji farmaceutycznej. W przeciwieństwie do czujników ciśnienia bezwzględnego lub względnego, które mierzą ciśnienie odpowiednio w odniesieniu do podciśnienia lub ciśnienia atmosferycznego, czujniki różnicowe skupiają się na różnicy między dwoma określonymi portami. Możliwość ta ma kluczowe znaczenie w zastosowaniach związanych z natężeniem przepływu, poziomem cieczy w zamkniętych zbiornikach i monitorowaniem stanu filtrów. Precyzja oferowana przez te czujniki umożliwia pracę systemów z maksymalną wydajnością, zmniejsza zużycie energii i zapobiega potencjalnym awariom sprzętu, co czyni je niezbędnymi w nowoczesnym krajobrazie inżynieryjnym.

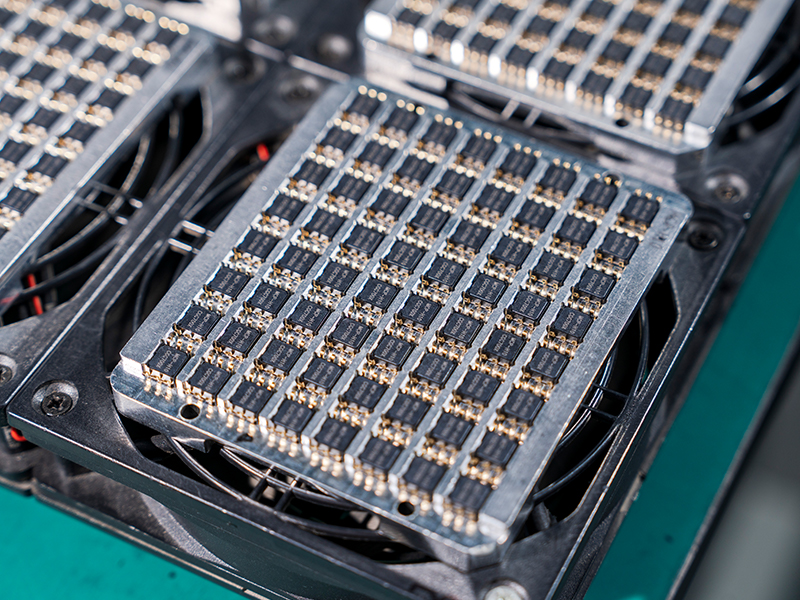

MCP7XXXDP, MCPV7XXXDP Czujnik różnicy ciśnień

Kluczowe zastosowania i wybór techniczny

O wszechstronności czujników różnicy ciśnień świadczy ich szerokie zastosowanie. Zrozumienie tych przypadków użycia jest pierwszym krokiem w docenieniu ich znaczenia i pomaga w procesie selekcji inżynierów.

Monitorowanie systemów krytycznych

Jedną z najważniejszych ról tych czujników jest ciągłe monitorowanie stanu i bezpieczeństwa systemu. Stanowią pierwszą linię obrony przed awariami operacyjnymi.

Zapewnienie wydajności pomieszczeń czystych i HVAC

W środowiskach, w których czystość powietrza jest najważniejsza, takich jak pomieszczenia czyste farmaceutyczne, zakłady produkujące półprzewodniki i sale operacyjne w szpitalach, utrzymanie określonej różnicy ciśnień nie podlega negocjacjom. Dodatnia różnica ciśnień zapobiega przedostawaniu się niefiltrowanego powietrza do czystej przestrzeni, natomiast podciśnienie w izolatkach zawiera zanieczyszczenia. czujnik różnicy ciśnień for cleanroom monitoring to krytyczna aplikacja, w której czujniki dostarczają dane w czasie rzeczywistym do systemów zarządzania budynkiem, uruchamiając alarmy, jeśli ciśnienie odbiega od wartości zadanej. Ciągłe monitorowanie zapewnia zgodność z rygorystycznymi normami regulacyjnymi i chroni zarówno produkty, jak i personel. W porównaniu do prostych przełączników ciśnienia, czujnik o wyjściu ciągłym dostarcza dane o tendencjach, które można wykorzystać do konserwacji predykcyjnej, identyfikując stopniowe zatykanie filtra, zanim stanie się ono problemem krytycznym.

Ochrona procesów przemysłowych

Poza systemami powietrznymi czujniki te mają kluczowe znaczenie w procesach opartych na cieczach. Są szeroko stosowane do monitorowania stanu filtrów w układach hydraulicznych, obiegach wody chłodzącej i przewodach paliwowych. W miarę jak filtr gromadzi cząstki stałe, spadek ciśnienia na nim wzrasta. Czujnik różnicy ciśnień dokładnie mierzy ten spadek, sygnalizując, kiedy filtr wymaga czyszczenia lub wymiany. Zapobiega to nieoczekiwanym przestojom, chroni dalszy sprzęt przed uszkodzeniami spowodowanymi przez omijane zanieczyszczenia i optymalizuje harmonogramy konserwacji. Alternatywa — wymiana filtrów według ustalonego harmonogramu — jest często nieekonomiczna i może prowadzić do przedwczesnej wymiany lub, co gorsza, do zatkania filtra powodującego wyłączenie systemu.

Wybór odpowiedniego czujnika do Twojej aplikacji

Wybór odpowiedniego czujnika różnicy ciśnień nie jest procesem uniwersalnym. Wymaga to dokładnej analizy specyficznych wymagań aplikacji, aby zapewnić dokładność, niezawodność i trwałość.

Zrozumienie specyfikacji wydajności

Należy ocenić kluczowe specyfikacje, aby dopasować czujnik do zadania. Należą do nich:

• Zakres ciśnienia: Maksymalna różnica ciśnień, do pomiaru której przeznaczony jest czujnik. Kluczowy jest wybór zakresu obejmującego oczekiwane ciśnienia robocze, w tym potencjalne skoki.
• Dokładność: Często wyrażany jako procent pełnej skali wyjściowej, określa, jak blisko odczytu czujnika jest rzeczywista wartość ciśnienia. Zastosowania o wysokiej precyzji wymagają dużej dokładności.
• Sygnał wyjściowy: Wspólne wyjścia obejmują analogowe (4-20 mA, 0-5 V, 0-10 V) i cyfrowe (I2C, SPI). Wybór zależy od kompatybilności z istniejącym systemem gromadzenia danych lub sterowania.
• Kompatybilność z mediami: Zwilżane materiały czujnika (te, które mają kontakt z mierzonym medium) muszą być kompatybilne z cieczą lub gazem, aby uniknąć korozji lub degradacji.

Na przykład inżynier poszukujący czujnik niskiej różnicy ciśnień dla HVAC preferowałby czujnik o bardzo niskim zakresie ciśnień (np. 0–1 cala słupa wody), wysokiej dokładności w tak niskim zakresie i doskonałej długoterminowej stabilności, ponieważ systemy te wymagają stałego działania przez wiele lat przy minimalnym dryfie.

Porównanie technologii czujników

Różne technologie wykrywania oferują wyraźne zalety i ograniczenia. Dwa najpopularniejsze typy to czujniki pojemnościowe i piezorezystancyjne.

Czujniki pojemnościowe mierzą ciśnienie, wykrywając zmianę pojemności pomiędzy membraną a elektrodą stałą. Kiedy ciśnienie odchyla membranę, zmienia się pojemność, a zmiana ta jest przekształcana na sygnał elektryczny. Czujniki piezorezystancyjne wykorzystują tensometry połączone z membraną; odkształcenie wywołane ciśnieniem zmienia rezystancję elektryczną mierników, która jest następnie mierzona. Poniższa tabela przedstawia najważniejsze różnice:

Dlatego projekt wymagający a czujnik dp o wysokiej dokładności do audytu energetycznego prawdopodobnie skorzystałby na stabilności i czułości czujnika pojemnościowego do wykrywania minimalnych zmian ciśnienia, które korelują ze stratami energii. I odwrotnie, A wytrzymały przetwornik różnicy ciśnień do filtracji przemysłowej może być lepiej obsługiwany przez solidny model piezorezystancyjny, który jest w stanie wytrzymać skoki ciśnienia i trudne warunki otoczenia.

Instalacja i długoterminowa niezawodność

Najlepszy czujnik będzie działał gorzej, jeśli zostanie zainstalowany nieprawidłowo. Właściwa instalacja i skupienie się na długoterminowym zdrowiu mają kluczowe znaczenie dla uzyskania wiarygodnych danych.

Najlepsze praktyki dotyczące instalacji

Błędy instalacyjne są częstym źródłem niedokładności pomiarów. Dbałość o szczegóły na tym etapie procentuje znacząco w całym cyklu życia czujnika. Kluczowe kwestie obejmują:

• Orientacja: Wiele czujników jest wrażliwych na położenie montażowe. W przypadku cieczy istotne jest zapewnienie możliwości ujścia pęcherzyków powietrza lub zamontowanie czujnika w sposób umożliwiający gromadzenie się kondensatu w przewodach impulsowych.
• Linie impulsowe: Przewód łączący proces z czujnikiem musi mieć odpowiedni rozmiar i być poprowadzony. Długie linie o małej średnicy mogą powodować znaczne opóźnienia i tłumienie pomiaru. Linie powinny być nachylone, aby zapobiec uwięzieniu gazu (w zastosowaniach płynnych) lub cieczy (w zastosowaniach gazowych).
• Tłumienie pulsacji: W układach o znacznych pulsacjach ciśnienia (np. w pobliżu pomp) mogą być wymagane tłumiki lub inne urządzenia tłumiące, aby chronić czujnik i zapewnić stabilny odczyt.

Dla kogoś, kto szuka wskazówek na temat czujnik różnicy ciśnień installation guide zrozumienie tych zasad jest podstawą. Zapewnia to, że instalacja nie wpłynie negatywnie na dokładność czujnika.

Zapewnienie ciągłej wydajności

Po zainstalowaniu praca się nie kończy. Aby zachować dokładność przez lata pracy, niezbędne jest proaktywne podejście do konserwacji. Obejmuje to regularną kalibrację względem znanego standardu w celu skorygowania dryftu sygnału. Obejmuje to również rutynowe kontrole linii impulsowych pod kątem blokad, wycieków lub kondensacji. W przypadku czujników pracujących w zanieczyszczonym środowisku może być konieczne wykonanie harmonogramu czyszczenia zapobiegawczego portów ciśnieniowych. Dzięki integracji tych praktyk czujnik różnicy ciśnień pozostaje niezawodnym źródłem krytycznych danych, wspierającym wydajność systemu, bezpieczeństwo i inteligencję operacyjną długo po zakończeniu pierwszej instalacji.
