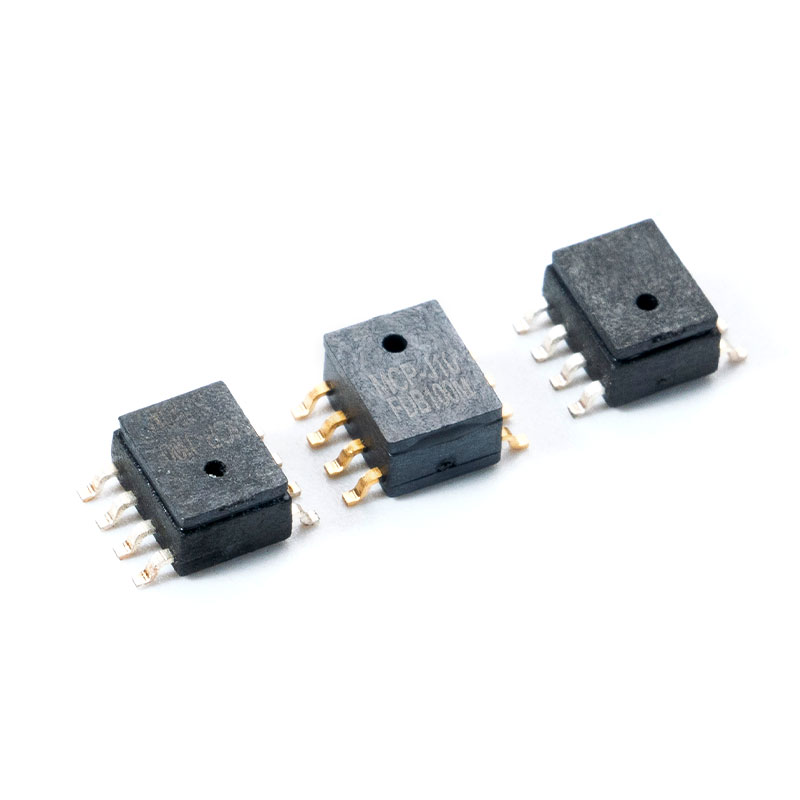

Co to jest czujnik ciśnienia bezwzględnego?

An czujnik ciśnienia bezwzględnego to przetwornik mierzący ciśnienie w odniesieniu do doskonałej próżni (0 Pa), a nie w odniesieniu do ciśnienia atmosferycznego lub innego ciśnienia odniesienia. To sprawia, że ​​zasadniczo różni się od czujników manometrycznych lub różnicowych i wyjątkowo nadaje się do zastosowań, w których wahania atmosferyczne mogłyby wprowadzić niedopuszczalne błędy pomiarowe. Od wysokościomierzy lotniczych po przemysłowe systemy HVAC, czujniki ciśnienia bezwzględnego stanowią kamień węgielny precyzyjnej inżynierii pomiarowej.

W tym przewodniku omówiono wszystko, co powinni wiedzieć inżynierowie, specjaliści ds. zaopatrzenia i integratorzy systemów — od zasad działania i danych porównawczych po kryteria wyboru specyficzne dla aplikacji i tanie opcje wdrożenia.

1. Jak działa czujnik ciśnienia bezwzględnego?

1.1 Podstawowa zasada działania

An czujnik ciśnienia bezwzględnego zawiera zamkniętą komorę referencyjną, w której panuje niemal idealna próżnia (zwykle <10⁻³ Pa). Membrana czujnikowa — zwykle wykonana z krzemu, stali nierdzewnej lub ceramiki — ugina się w odpowiedzi na ciśnienie procesowe przyłożone po jednej stronie. To mechaniczne odchylenie jest przekształcane na sygnał elektryczny przy użyciu jednej z kilku metod transdukcji:

• Piezorezystancyjny : Tensometry na membranie zmieniają opór proporcjonalnie do ugięcia. Najczęściej spotykany w czujnikach opartych na MEMS ze względu na wysoką czułość i niski koszt.
• Pojemnościowy : Ugięcie zmienia pojemność pomiędzy membraną a elektrodą stałą. Zapewnia doskonałą długoterminową stabilność i dryft w niskich temperaturach.
• Piezoelektryczny : Generuje ładunek pod ciśnieniem dynamicznym. Najlepiej nadaje się do szybkich pomiarów przejściowych, a nie ciśnienia statycznego.
• Rezonansowy : Ciśnienie zmienia częstotliwość rezonansową elementu wibrującego. Wysoka dokładność, ale wyższy koszt.

Sygnał wyjściowy jest następnie kondycjonowany za pomocą wbudowanych obwodów ASIC, które zapewniają kompensację temperatury, korekcję przesunięcia zera i wzmocnienie sygnału, tworząc skalibrowane wyjście analogowe (0–5 V, 4–20 mA) lub cyfrowe (I²C, SPI).

1.2 Wartość bezwzględna vs miernik vs różnica — kluczowe różnice

Zrozumienie rozróżnienia pomiędzy typami czujników ma kluczowe znaczenie dla prawidłowego zaprojektowania systemu. Podczas gdy czujniki manometryczne mierzą ciśnienie w stosunku do atmosfery otoczenia, a czujniki różnicowe porównują dwa ciśnienia procesowe, an czujnik ciśnienia bezwzględnego vs gauge pressure sensor porównanie ujawnia zasadniczą różnicę punktów odniesienia, która wpływa na dokładność pomiaru w środowiskach o zmiennej wysokości lub zmiennym klimacie.

1.3 Dlaczego odniesienie do próżni ma znaczenie

Uszczelniona próżniowa komora referencyjna umożliwia pomiar bezwzględny. W przeciwieństwie do czujników manometrycznych, które wykorzystują otwór wentylacyjny otwarty na atmosferę, an czujnik ciśnienia bezwzględnego jest odporny na dryf barometryczny, zmiany wysokości i sezonowe zmiany atmosferyczne. Nie podlega to dyskusji w zastosowaniach takich jak wysokościomierz lotniczy, gdzie błąd ciśnienia wynoszący 1 hPa na wysokości może przełożyć się na błąd wysokości wynoszący ~8,5 m – co stanowi krytyczny margines bezpieczeństwa w kontrolowanej przestrzeni powietrznej.

W respiratorach medycznych i pompach infuzyjnych pomiar ciśnienia bezwzględnego zapewnia, że ​​na dostarczanie leku i wspomaganie oddychania nie ma wpływu wysokość szpitala ani zmiany ciśnienia otoczenia podczas transportu.

2. Czujnik ciśnienia bezwzględnego a czujnik ciśnienia względnego — dokładne porównanie

2.1 Bezpośrednie porównanie specyfikacji

Podczas oceniania czujnik ciśnienia bezwzględnego vs gauge pressure sensor inżynierowie muszą wziąć pod uwagę nie tylko punkt odniesienia, ale także zachowanie każdego typu w kluczowych parametrach metrologicznych. Poniższa tabela podsumowuje typowe specyfikacje arkuszy danych dla porównywalnych urządzeń opartych na MEMS w zakresie 0–10 barów:

2.2 Kiedy wybrać bezwzględne przekroczenie miernika

Wybierz czujnik ciśnienia bezwzględnego kiedy:

• Aplikacja działa na różnych wysokościach lub w różnych lokalizacjach o różnym ciśnieniu barometrycznym (np. sprzęt mobilny, samoloty, drony).
• Aby zapewnić zgodność z przepisami, co jest powszechne w certyfikacji medycznej i lotniczej, wymagana jest identyfikowalność pomiarów z absolutnym standardem (jednostka SI: Pascal).
• Konieczne jest monitorowanie próżni lub kontrola procesu w warunkach poniżej atmosfery (np. produkcja półprzewodników, liofilizacja).
• Długoterminowe rejestrowanie danych wymaga stabilnej, pozbawionej dryftu linii bazowej, na którą nie mają wpływu codzienne zmiany pogody.

Czujniki manometrów pozostają preferowanym wyborem w układach hydraulicznych i pneumatycznych z zamkniętą pętlą, gdzie ciśnienie względne do atmosfery jest odpowiednią wielkością techniczną (np. ciśnienie w oponach, ciśnienie w bojlerze).

2.3 Powszechne błędne przekonania

• Błędne przekonanie: „Czujniki absolutne odczytują 0 w temperaturze otoczenia”. — Nie. Na poziomie morza czujnik bezwzględny odczytuje ~101,325 kPa. Tylko czujnik miernika odczytuje 0 w temperaturze otoczenia.
• Błędne przekonanie: „Czujniki absolutne są zawsze dokładniejsze”. — Dokładność zależy od projektu i kalibracji, a nie od typu odniesienia. Czujniki mierników mogą osiągnąć taką samą lub lepszą dokładność pomiarów względnych.
• Błędne przekonanie: „Możesz przekonwertować czujnik manometryczny na wartość bezwzględną, dodając ciśnienie atmosferyczne”. — Działa to tylko wtedy, gdy ciśnienie atmosferyczne jest znane i stabilne, co mija się z celem w zastosowaniach mobilnych lub na dużych wysokościach.

3. Kluczowe zastosowania według branży

3.1 Czujnik ciśnienia bezwzględnego do zastosowań wysokościomierzy

The czujnik ciśnienia bezwzględnego for altimeter applications jest jednym z najbardziej wymagających technicznie przypadków użycia. Wysokościomierze lotnicze opierają się na modelu międzynarodowej atmosfery standardowej (ISA), który definiuje przewidywalną zależność ciśnienie-wysokość: ciśnienie spada o około 1,2 hPa na każde 10 m wzrostu wysokości na poziomie morza.

W przypadku certyfikowanej awioniki czujniki muszą spełniać standardy środowiskowe DO-160G i poziomy gwarancji oprogramowania RTCA/DO-178C. Kluczowe specyfikacje obejmują:

• Zakres ciśnienia: 10–110 kPa (na wysokościach od -500 m do ~30 000 m)
• Rozdzielczość: <1 Pa (odpowiednik rozdzielczości na wysokości ~8 cm)
• Kompensacja temperatury: -55°C do 85°C
• Odporność na wstrząsy i wibracje zgodnie z MIL-STD-810

Drony i UAV klasy konsumenckiej wykorzystują tańsze czujniki barometryczne MEMS (np. rozdzielczość 24-bitowa, interfejs I²C), które w spokojnych warunkach nadal osiągają dokładność wysokości <±1 m, co jest wystarczające do automatycznego sterowania lotem i funkcji powrotu do domu.

3.2 Czujnik ciśnienia bezwzględnego w systemach HVAC

w czujnik ciśnienia bezwzględnego for HVAC systems Podstawową rolą jest monitorowanie ciśnienia czynnika chłodniczego w obwodach sprężarek, komorach zasilania i powrotu central wentylacyjnych (AHU) oraz systemach automatyki budynku (BAS). W przeciwieństwie do monitorowania różnicy ciśnień filtrów (które wykorzystuje czujniki różnicowe), zarządzanie obiegiem czynnika chłodniczego wymaga ciśnienia bezwzględnego w celu dokładnego obliczenia przegrzania i dochłodzenia czynnika chłodniczego przy użyciu wykresów entalpii ciśnienia (P-H).

3.3 Wyroby medyczne

Klasa medyczna czujniki ciśnienia bezwzględnego są wbudowane w wentylatory, aparaty do znieczulenia, pompy infuzyjne, monitory ciśnienia krwi i sprzęt do dializy. Wymagania regulacyjne (IEC 60601-1, ISO 80601) wymagają biokompatybilności materiałów mających kontakt z płynami, kompatybilności elektromagnetycznej (EMC) i rygorystycznej identyfikowalności kalibracji.

Kluczowe cechy czujnika medycznego:

• Dokładność: ±0,1% FS lub lepsza, z kalibracją identyfikowalną przez NIST
• Dryft długoterminowy: <±0,05% FS/rok
• Kompatybilność z mediami: sól fizjologiczna, tlen, mieszaniny gazów znieczulających
• Wyjście: cyfrowe (I²C/SPI) z wbudowaną kompensacją temperatury, preferowane w nowoczesnych architekturach wbudowanych

3.4 Systemy samochodowe

Zastosowania motoryzacyjne czujniki ciśnienia bezwzględnego obejmują czujniki ciśnienia bezwzględnego w kolektorze dolotowym (MAP), systemy monitorowania ciśnienia w oponach (TPMS, choć zazwyczaj są to manometry), ciśnienie doładowania turbosprężarki i ciśnienie par w zbiorniku paliwa. Czujniki MAP mają kluczowe znaczenie dla obliczeń wtrysku paliwa i zapłonu przez jednostkę sterującą silnika (ECU). Muszą przetrwać kwalifikację AEC-Q100 Grade 1 (od -40°C do 125°C), wysokie wibracje i narażenie na opary paliwa.

• Zakres roboczy: absolutne 10–400 kPa (obejmuje podciśnienie na biegu jałowym poprzez maksymalne doładowanie)
• Wyjście: Ratiometryczny protokół analogowy (0,5–4,5 V) lub protokół cyfrowy SENT
• Czas reakcji: <1 ms dla dynamicznych zdarzeń silnika

3.5 Niedrogi czujnik ciśnienia bezwzględnego do projektów Arduino

Rozwój sprzętu typu open source stworzył duże zapotrzebowanie na oprogramowanie tani czujnik ciśnienia bezwzględnego Arduino -kompatybilne rozwiązanie. Czujniki te — zazwyczaj urządzenia barometryczne MEMS z wyjściem I²C lub SPI — umożliwiają stacje pogodowe, rejestratory wysokości, nawigację w pomieszczeniach i projekty dronów przy minimalnych kosztach.

Popularne absolutne czujniki barometryczne MEMS stosowane w ekosystemach Arduino oferują:

• Zakres ciśnienia: 300–1100 hPa (obejmuje wysokości od -500 m do ~9 000 m)
• wterface: I²C (400 kHz fast mode) or SPI
• Rozdzielczość: 24-bitowy ADC, rozdzielczość <0,18 Pa w trybie ultrawysokiej rozdzielczości
• Napięcie zasilania: 1,8–5 V (kompatybilne z logiką 3,3 V)
• Pakiet: LGA-8, QFN lub moduł breakout do prototypowania
• Pobór prądu: <1 µA w trybie uśpienia (krytyczne w przypadku węzłów IoT zasilanych bateryjnie)

4. Jak wybrać odpowiedni czujnik ciśnienia bezwzględnego

4.1 Kluczowe specyfikacje do oceny

Wybór prawidłowego czujnik ciśnienia bezwzględnego wymaga systematycznej oceny w kilku wymiarach specyfikacji. Inżynierowie powinni unikać zawyżania specyfikacji (co zwiększa koszty) i zaniżania specyfikacji (co powoduje awarie w terenie).

4.2 Kryteria wyboru dla Arduino i systemów wbudowanych

Dla tani czujnik ciśnienia bezwzględnego Arduino lub wbudowany mikrokontroler, priorytet przesuwa się w stronę zgodności interfejsu, zużycia energii i kształtu. Rozważ:

• wterface voltage levels : Upewnij się, że poziomy logiczne I²C/SPI odpowiadają Twojemu MCU (3,3 V lub 5 V). Wiele czujników MEMS ma natywne napięcie 3,3 V; użyj przesuwników poziomu, jeśli podłączasz do 5 V Arduino Uno.
• Wsparcie biblioteki : Potwierdzona dostępność biblioteki Arduino drastycznie skraca czas programowania.
• Wbudowany czujnik temperatury : Większość czujników barometrycznych MEMS zawiera zintegrowany czujnik temperatury do kompensacji i monitorowania dwufunkcyjnego.
• Częstotliwość próbkowania : W przypadku stacji pogodowych wystarczająca jest częstotliwość 1 Hz. Do utrzymywania wysokości w UAV potrzebne jest 25–100 Hz.
• Tryby uśpienia i gotowości : Niezbędny w zastosowaniach zasilanych bateryjnie, których celem jest lata pracy na ogniwach pastylkowych lub małych pakietach LiPo.

4.3 Kompromis ceny i wydajności

Koszt czujnik ciśnienia bezwzględnego wagi z dokładnością, certyfikatami, kompatybilnością z mediami i opakowaniem. Zrozumienie tych kompromisów pomaga zespołom zaopatrzeniowym i architektom systemów zrównoważyć budżet z wymaganiami inżynieryjnymi.

5. O MemsTech — Twoim zaufanym partnerze w zakresie czujników ciśnienia MEMS

5.1 Założona w Wuxi, zbudowana z myślą o innowacjach

Założona w 2011 roku i zlokalizowana w Wuxi National Hi-tech District – chińskim centrum innowacji IoT – MemsTech to przedsiębiorstwo specjalizujące się w badaniach i rozwoju, produkcji i sprzedaży czujników ciśnienia MEMS. Krajowy okręg zaawansowanych technologii Wuxi ugruntował swoją pozycję jednego z najważniejszych azjatyckich ekosystemów do produkcji półprzewodników i MEMS, zapewniając MemsTech dostęp do zaawansowanych zasobów produkcyjnych, partnerstw badawczych i infrastruktury łańcucha dostaw krytycznej dla masowej produkcji wysokiej jakości czujników.

5.2 Obsługiwane produkty i branże

MemsTech czujnik ciśnienia bezwzględnego linia produktów obejmuje szeroki zakres zakresów ciśnień, typów wyjściowych i opcji pakowania, zaprojektowanych z myślą o obsłudze klientów B2B w:

• Medyczne : Czujniki zaprojektowane do sprzętu oddechowego, systemów infuzyjnych i instrumentów diagnostycznych — zgodne z wymaganiami zarządzania jakością ISO 13485.
• Motoryzacja : Czujniki ciśnienia MEMS spełniające wymagania normy AEC-Q100 Grade 1 w zakresie monitorowania ciśnienia w kolektorze, oparów paliwa i układu hamulcowego.
• Elektronika użytkowa : Kompaktowe czujniki MEMS o niskim poborze mocy do smartfonów, inteligentnych urządzeń domowych, urządzeń do noszenia i węzłów IoT.

5.3 Dlaczego zespoły zakupowe i partnerzy hurtowi wybierają MemsTech

• Profesjonalne możliwości badawczo-rozwojowe : Własne projektowanie MEMS i inżynieria procesowa umożliwiają indywidualne rozwiązania dla klientów OEM i ODM.
• Naukowe zarządzanie produkcją : Linie produkcyjne kontrolowane przez ISO ze statystyczną kontrolą procesu (SPC) zapewniają stałą wydajność i jakość na dużą skalę.
• Rygorystyczne pakowanie i testowanie : Każdy czujnik przed wysyłką przechodzi pełną kalibrację i testy funkcjonalne, z opcjonalnym badaniem 100% HTOL (trwałość w wysokiej temperaturze).
• Konkurencyjne ceny : Integracja pionowa i wydajność produkcji masowej pozwalają firmie MemsTech dostarczać wydajne i opłacalne rozwiązania czujnikowe, które zmniejszają całkowity koszt BOM systemu bez uszczerbku dla niezawodności.

6. Często zadawane pytania (FAQ)

P1: Jaka jest podstawowa różnica pomiędzy czujnikiem ciśnienia bezwzględnego a czujnikiem ciśnienia względnego?

An czujnik ciśnienia bezwzględnego mierzy ciśnienie w odniesieniu do doskonałej próżni (0 Pa). Czujnik ciśnienia względnego mierzy ciśnienie w stosunku do lokalnego ciśnienia atmosferycznego, które zmienia się w zależności od wysokości i pogody. W rezultacie an czujnik ciśnienia bezwzględnego vs gauge pressure sensor porównanie pokazuje, że czujniki bezwzględne zapewniają stabilny, niezależny od lokalizacji pomiar, podczas gdy czujniki manometryczne są bardziej odpowiednie, gdy wielkością inżynieryjną będącą przedmiotem zainteresowania jest ciśnienie powyżej lub poniżej temperatury otoczenia — np. ciśnienie w oponach lub ciśnienie w zbiorniku w stosunku do atmosfery.

P2: Jak działa czujnik ciśnienia bezwzględnego w aplikacji wysokościomierza?

w an czujnik ciśnienia bezwzględnego for altimeter applications czujnik mierzy rzeczywiste ciśnienie barometryczne atmosfery na pokładzie statku powietrznego lub aktualną wysokość UAV. Korzystając z modelu międzynarodowej atmosfery standardowej (ISA), w którym ciśnienie spada o około 1,2 hPa na 10 m wzrostu wysokości na małych wysokościach, system przekształca odczyty ciśnienia na wartości wysokości. Uszczelnione odniesienie próżni wewnątrz czujnika gwarantuje, że na pomiar ten nie ma wpływu ciśnienie w kabinie ani lokalna pogoda, zapewniając stabilny i powtarzalny sygnał wysokości dla systemów sterowania lotem.

P3: Czy z Arduino można używać niedrogiego czujnika ciśnienia bezwzględnego do samodzielnego pomiaru wysokości?

Tak. A tani czujnik ciśnienia bezwzględnego Arduino - kompatybilne urządzenie MEMS - zazwyczaj 24-bitowy czujnik barometryczny I²C - może osiągnąć rozdzielczość wysokościową lepszą niż 0,5 m w nieruchomym powietrzu. Arduino odczytuje surowe dane dotyczące ciśnienia poprzez I²C, stosuje wzór hipsometryczny (lub uproszczone przybliżenie ISA) i podaje wysokość w metrach. Aby uzyskać najlepsze wyniki, przed każdą sesją wykonaj lokalną kalibrację ciśnienia na poziomie gruntu, ponieważ ciśnienie bezwzględne na poziomie morza zmienia się codziennie o ±2–3 hPa w zależności od pogody, co przekłada się na błąd wysokości ±17–25 m bez korekty.

P4: Jakie specyfikacje są najważniejsze przy wyborze czujnika ciśnienia bezwzględnego do systemów HVAC?

For czujnik ciśnienia bezwzględnego for HVAC systems zastosowań, najważniejsze specyfikacje to: (1) zakres ciśnienia — musi pokrywać pełne ciśnienie robocze czynnika chłodniczego, łącznie ze stanami nieustalonymi; (2) kompatybilność z mediami —materiały zwilżane muszą być kompatybilne z czynnikami chłodniczymi, takimi jak R-410A, R-32 lub R-134a; (3) całkowite pasmo błędu (TEB) w pełnym zakresie temperatur roboczych; (4) interfejs wyjściowy — W przypadku długich kabli w systemach budynkowych preferowana jest pętla prądowa 4–20 mA; i (5) ochrona przed wnikaniem —Minimalny stopień ochrony IP67 dla pomieszczeń ze sprzętem narażonych na działanie wilgoci i środków czyszczących.

P5: W jaki sposób czujnik ciśnienia bezwzględnego utrzymuje dokładność przez cały okres jego użytkowania?

Długoterminowa stabilność w czujnik ciśnienia bezwzględnego zależy od integralności uszczelnionej próżniowej komory odniesienia, odporności na pełzanie materiału membrany i jakości algorytmu kompensacji ASIC. Wysokiej jakości czujniki MEMS osiągają długoterminową stabilność na poziomie ±0,1% FS rocznie lub więcej. Aby zachować certyfikowaną dokładność, czujniki należy okresowo poddawać ponownej kalibracji — zazwyczaj co 1–3 lata, w zależności od wymagań prawnych aplikacji. W zastosowaniach krytycznych (medycznych, lotniczych i kosmicznych) producenci powinni dostarczyć certyfikaty kalibracji zgodne z NIST i opublikowane dane dotyczące charakterystyki dryfu.

Referencje

• Fraden, J. (2016). Podręcznik nowoczesnych czujników: fizyka, projekty i zastosowania (wyd. 5). Skoczek. https://doi.org/10.1007/978-3-319-19303-8
• wternational Electrotechnical Commission. (2005). IEC 60770-1: Przetworniki do stosowania w systemach sterowania procesami przemysłowymi – Część 1: Metody oceny działania . IEC.
• Grupa branżowa MEMS i czujniki (MSIG). (2023). Raport rynkowy MEMS i czujników . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Warunki środowiskowe i procedury testowe sprzętu pokładowego . RTCA, Inc.
• Instrumenty Narodowe. (2022). Podstawy czujników ciśnienia: typy czujników i przewodnik doboru . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/ Pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Arkusz danych czujnika ciśnienia BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/ Pressure-sensors/bmp390/
• wternational Organization for Standardization. (2016). ISO 13485:2016 – Wyroby medyczne – Systemy zarządzania jakością . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Kwalifikacja testu obciążeniowego opartego na mechanizmie awarii dla układów scalonych . Rada ds. Elektroniki Samochodowej.
