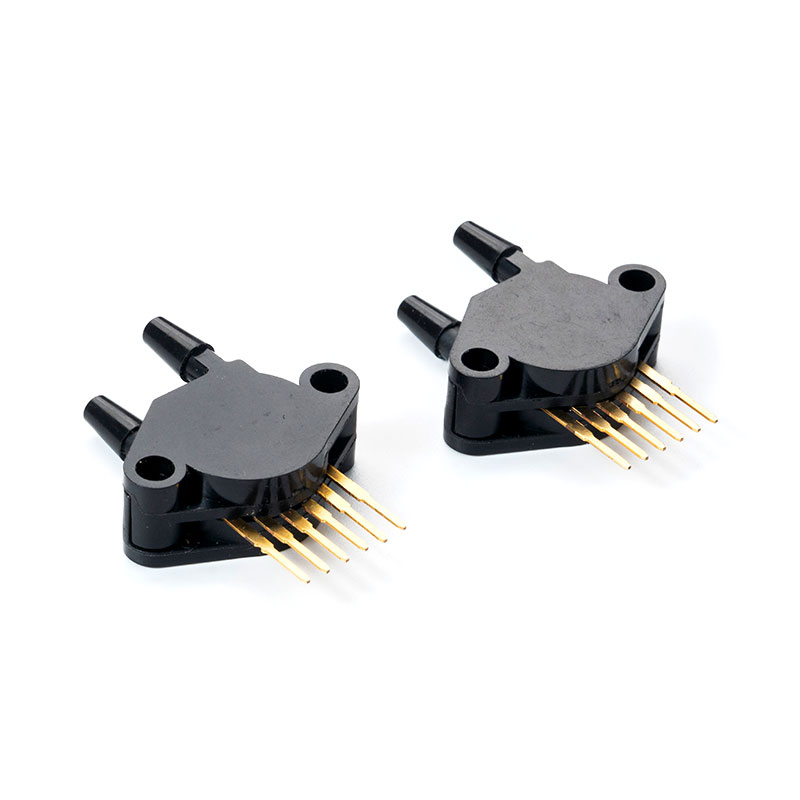

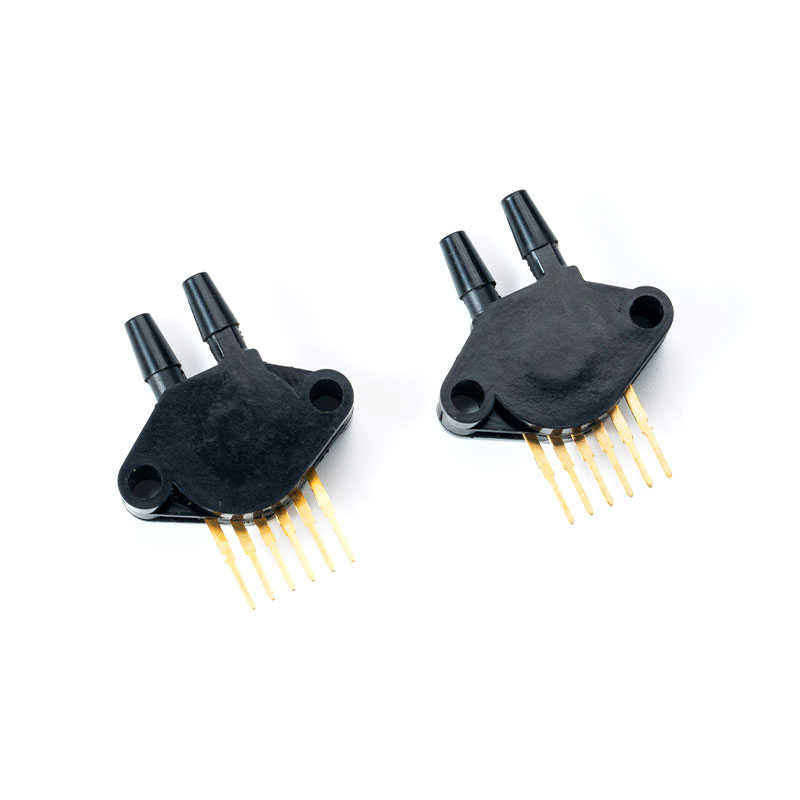

Seria MCP5XXXDP posiada zintegrowany silikonowy czujnik ciśnienia
Kondycjonowanie sygnału, kompensacja temperatury i kalibracja
1 Opis ogólny
Przetworniki piezorezystancyjne MCP5XXXDP to monolityczne krzemowe czujniki ciśnienia. MCP5XXXDP jest przeznaczony do szerokiego zakresu zastosowań, w szczególności zastosowań wykorzystujących mikrokontroler lub mikroprocesor z wejściami analogowo-cyfrowymi. Przetwornik ten łączy w sobie zaawansowane techniki mikroobróbki, metalizację cienkowarstwową i przetwarzanie bipolarne, aby zapewnić dokładny analogowy sygnał wyjściowy o wysokim poziomie, proporcjonalny do przyłożonego ciśnienia.
2 Funkcje i korzyści
1. Opcjonalny zakres ciśnienia: 0 kpa ~ 700 kpa
2. Rodzaj ciśnienia
Absolutne: Wewnętrzna wartość odniesienia próżni i moc wyjściowa są proporcjonalne do ciśnienia bezwzględnego
Ciśnienie względne: Na podstawie ciśnienia atmosferycznego podaje moc wyjściową i zmianę ciśnienia atmosferycznego
proporcjonalne
Różnica ciśnień: Umożliwia pomiar ciśnienia w dwóch portach ciśnieniowych
3. Kompensacja temperatury w zakresie od 10°C do 60°C
4. Temperatura przechowywania -40°C do 125°C
5. Materiał: Trwała, zintegrowana obudowa z żywicy epoksydowej, przyjęta obudowa zaworu powietrza, nylon wysokotemperaturowy
6. Sygnał wyjściowy: sygnał analogowy
3 Obszary zastosowań
1. Medycyna: monitory, aparaty do znieczulenia, sprzęt do analizy krwi, chromatografia gazowa, aparatura gazowa, ciśnienie powietrza na oddziale, maszyny do dializy nerek, nebulizatory, sterowanie pneumatyczne, maszyny oddechowe, sprzęt do leczenia bezdechu sennego, spirometry, wentylatory
2. Przemysł: pomiar ciśnienia barometrycznego, drony, kalibratory pomiarowe, chromatografia gazowa, przyrządy do pomiaru gazu, przetworniki, jakość powietrza w pomieszczeniach, nauki przyrodnicze, sterowanie pneumatyczne, balony pogodowe.
