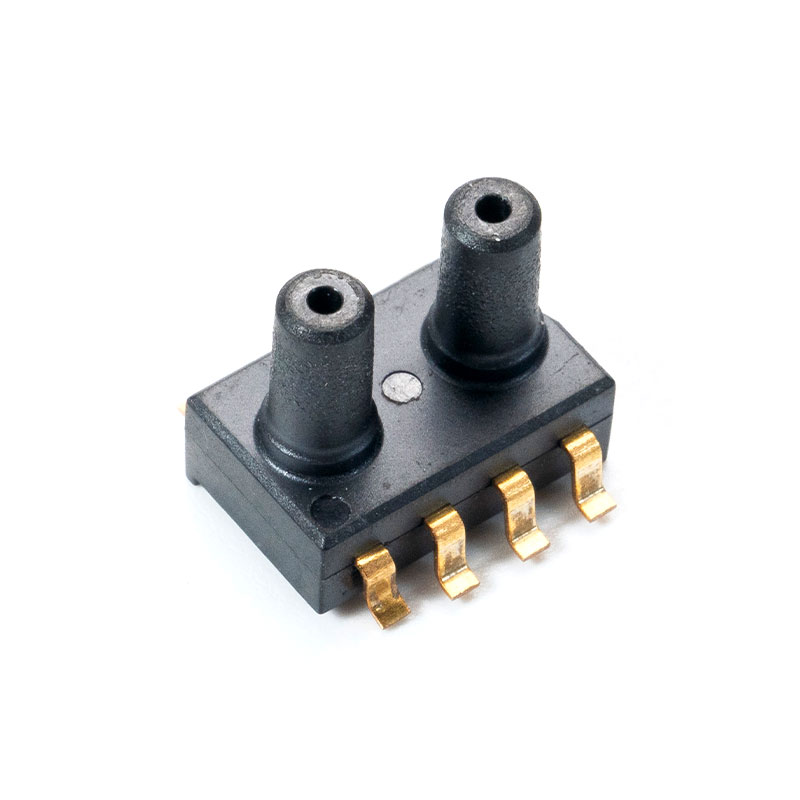

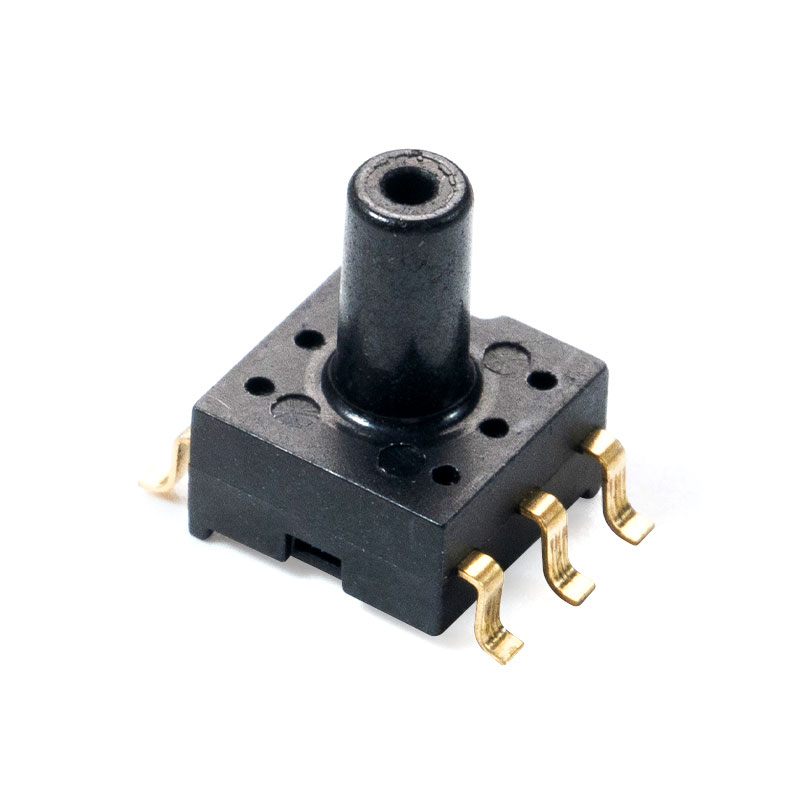

Specyfikacje elektryczne (MCP-H10)
| Charakterystyczne | Symbol | Min | Typ | Maks | Jednostka |
| Napięcie @ Vs=5,0 V (seria MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Napięcie @ Vs=3,3 V (seria MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Prąd roboczy | Io | — | 3 | mADC | |
| Dokładność (0 ℃ do 85 ℃) | — | — | — | 1.5 | %V FSS |
| Rozdzielczość ADC | OZE ADC | — | 24 | — | trochę |
| Rozdzielczość DAC-a | OZE DAC | — | 12 | — | trochę |
| Częstotliwość | Fsys | 1 | MHz | ||
| Czas reakcji | t R | — | 2.5 | — | mS |
| Czas rozpoczęcia | — | — | 100 | — | mS |
| Ochrona ESD | — | — | 2 | — | KV |

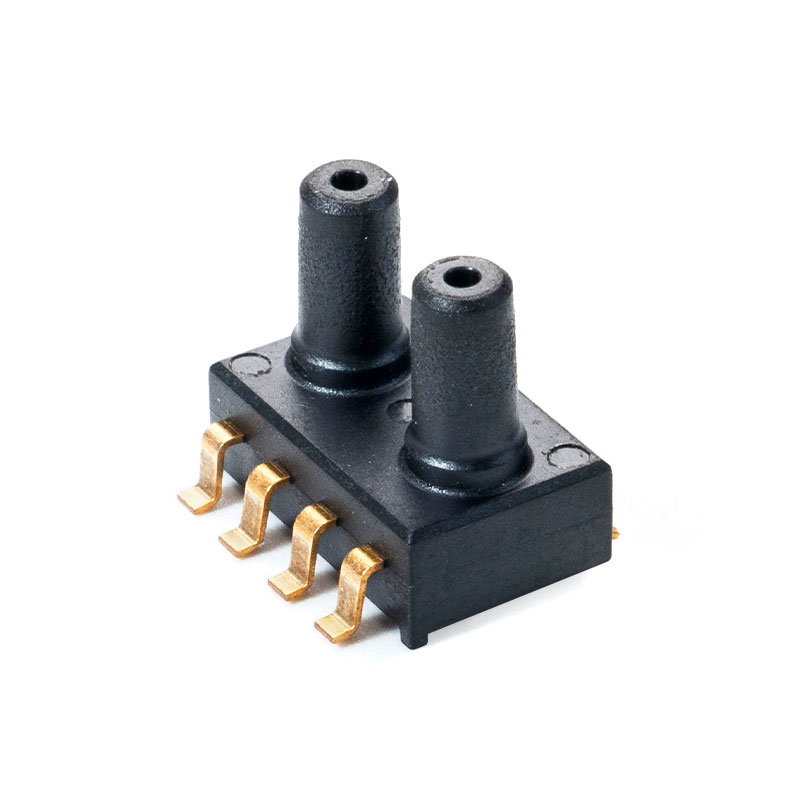

Parametry elektryczne (MCP-H20)
| Charakterystyczne | Symbol | Min | Typ | Maks | Jednostka |
| Vs=5,0V (seria MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3 V (seria MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Prąd roboczy | ja o | — | 3 | mADC | |
| Dokładność (0 ℃ do 85 ℃) | — | — | — | 1.5 | %V FSS |
| Rozdzielczość ADC | OZE ADC | — | 24 | — | trochę |
| Rozdzielczość DAC-a | OZE DAC | — | 12 | — | trochę |
| Czas reakcji | t R | — | 2.5 | — | pani |
| Czas rozgrzewki | — | — | 100 | — | pani |
| Ochrona ESD | — | — | 2 | — | kV |
Parametry wyjściowe (MCP-H20)
Seria MCP-H20-A (napięcie zasilania: 5,0 V)
| Charakterystyczne | Symbol | Min | Typ | Maks | Jednostka |
| Minimalne przesunięcie ciśnienia (0 ℃ do 85 ℃) | V wyłączone | 0.44 | 0.5 | 0.56 | VDC |
| Wyjście na pełną skalę (0 ℃ do 85 ℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Zakres pełnej skali (0 ℃ do 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Seria MCP-H20-B (napięcie zasilania: 3,3 V)
| Charakterystyczne | Symbol | Min | Typ | Maks | Jednostka |
| Minimalne przesunięcie ciśnienia (0 ℃ do 85 ℃) | V wyłączone | 0.055 | 0.1 | 0.145 | VDC |
| Wyjście na pełną skalę (0 ℃ do 85 ℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Zakres pełnej skali (0 ℃ do 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VDC |

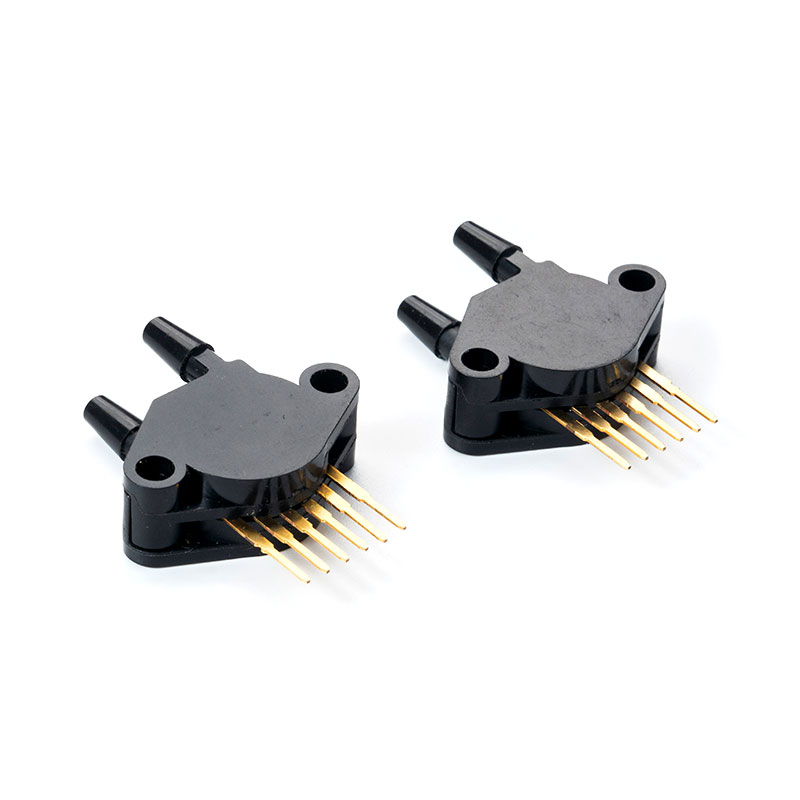

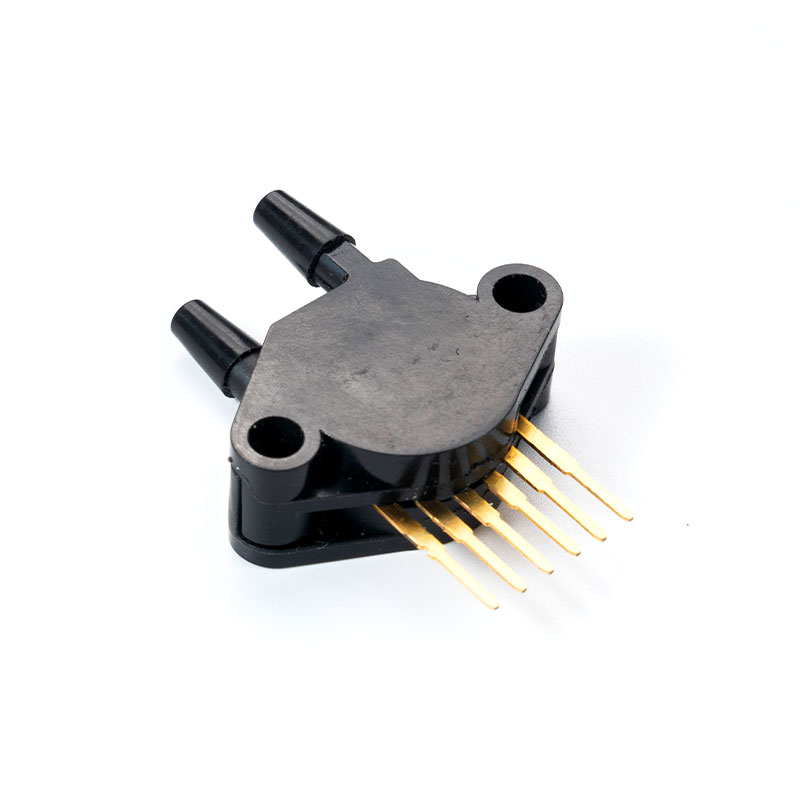

1. Ogólne specyfikacje (MCP5XXXDP)
Tabela 1. Parametry graniczne
| Charakterystyczne | Symbol | Min | Typ | Maks | Jednostka |
| Minimalne przesunięcie ciśnienia (0 ℃ do 85 ℃) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Wyjście na pełną skalę (0 ℃ do 85 ℃) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Zakres pełnej skali (0 ℃ do 85 ℃) | VFSS | 2.91 | 3 | 3.09 | VDC |
Tabela 2. Rodzaj ciśnienia
| Rodzaj ciśnienia | opis |
| Absolutne | Wydajność jest proporcjonalna do różnicy między przyłożonym ciśnieniem a wbudowaną próżnią odniesienia |
| Ciśnienie manometryczne | Wydajność jest proporcjonalna do różnicy między przyłożonym ciśnieniem a ciśnieniem atmosferycznym (otoczenia). |
| Różnica ciśnień | Wyjście jest proporcjonalne do różnicy pomiędzy ciśnieniem przyłożonym do każdego portu (port 1 – port 2). |
2. Parametry techniczne wyjścia analogowego (MCP5XXXDP)
Tabela 3. Specyfikacje wyjścia analogowego
(VS = 5,0 Vdc, TA = 25°C, chyba że zaznaczono inaczej.)
| Charakterystyczne | Symbol | Min | Typ | Maks | Jednostka |
| Zakres ciśnienia (1) | P OP | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Napięcie zasilania (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Prąd zasilania | ja O | — | 7 | 10 | mAdc |
| Minimalne przesunięcie ciśnienia (3) , (0 do 85°C) @ VS = 5,0 V | V WYŁ | 0.088 | 0.2 | 0.313 | VDC |
| Wyjście na pełną skalę (4) , różnicowa i bezwzględna (0 do 85 °C) @ VS = 5,0 V | V FSO | 4.587 | 4.7 | 4.813 | VDC |
| Rozpiętość na pełną skalę (5) , różnicowa i bezwzględna (0 do 85 °C) @ VS = 5,0 V | V FSS | — | 4.5 | — | VDC |
| Dokładność (6) | — | — | — | ±2,5 | %V FSS |
| Czułość | V/P | — | 45 | — | mV/kPa |
| Czas reakcji (7) | t R | — | 1 | — | pani |
| Prąd źródła wyjściowego przy pełnej skali wyjściowej | ja O | — | 0.1 | — | mAdc |
| Czas rozgrzewki (8) | — | — | 20 | — | pani |
| Stabilność offsetu (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (kilopaskal) równa się 0,145 psi.
2. Urządzenie jest proporcjonalne w określonym zakresie wzbudzenia.
3. Offset (VOFF) definiuje się jako napięcie wyjściowe przy minimalnym ciśnieniu znamionowym.
4. Wyjście na pełną skalę (VFSO) definiuje się jako napięcie wyjściowe przy maksymalnym lub pełnym ciśnieniu znamionowym.
5. Rozpiętość pełnej skali (VFSS) definiuje się jako algebraiczną różnicę między napięciem wyjściowym przy pełnym ciśnieniu znamionowym a napięciem wyjściowym przy minimalnym ciśnieniu znamionowym.
6. Na dokładność (budżet błędów) składają się:
Liniowość: Odchylenie sygnału wyjściowego od zależności liniowej od ciśnienia w określonym zakresie ciśnienia.
Histereza temperatury: odchylenie sygnału wyjściowego w dowolnej temperaturze w zakresie temperatury roboczej, po zmianie temperatury do i od minimalnej lub maksymalnej temperatury roboczej, przy przyłożonej zerowej różnicy ciśnień.
Histereza ciśnienia: odchylenie wyjściowe przy dowolnym ciśnieniu w określonym zakresie, gdy ciśnienie to zmienia się cyklicznie do i od minimalnego lub maksymalnego ciśnienia znamionowego w temperaturze 25 °C.
TcSpan: Odchylenie sygnału wyjściowego w zakresie temperatur od 0 do 85°C w odniesieniu do 25°C.
TcOffset: Odchylenie wyjściowe przy minimalnym ciśnieniu zastosowanym w zakresie temperatur od 0 do 85°C w odniesieniu do 25°C.
Odchylenie od wartości nominalnej: Odchylenie od wartości nominalnych dla zakresu przesunięcia lub pełnej skali, jako procent VFSS w temperaturze 25 °C.
7. Czas reakcji definiuje się jako czas, po którym przyrostowa zmiana sygnału wyjściowego zmienia się z 10% do 90% wartości końcowej pod wpływem określonej skokowej zmiany ciśnienia.
8. Czas nagrzewania definiuje się jako czas potrzebny, aby produkt osiągnął określone napięcie wyjściowe po ustabilizowaniu się ciśnienia.
9. Stabilność offsetu to odchylenie wyjściowe produktu poddawanego 1000 godzinom pulsacyjnego ciśnienia, cyklicznym zmianom temperatury i testowi obciążenia.
