Opis ogólny

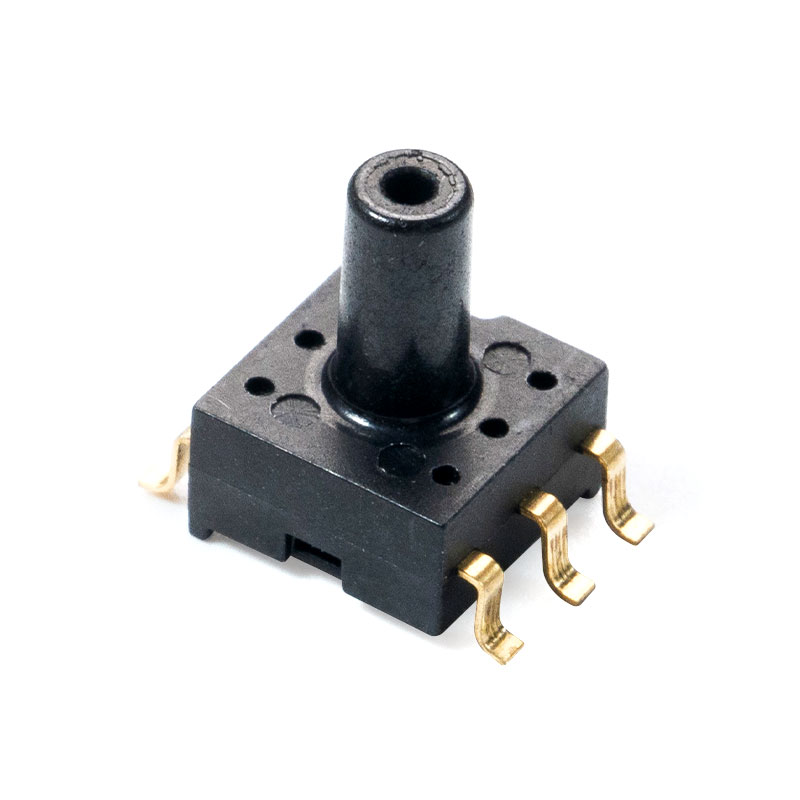

Seria MCP-H10 to niewielki pakiet (SOP) z dyszą, który integruje wzmocnienie sygnału, nieliniowość i kompensację temperatury dla krzemowych piezorezystancyjnych czujników ciśnienia. Czujnik ciśnienia serii MCP-H10 to produkt wykorzystujący zaawansowaną technologię MEMS i zaprojektowany specjalnie do zastosowań w elektronice użytkowej i medycynie. Czujnik ciśnienia można przylutować bezpośrednio do płytki drukowanej, zapewniając dokładny i analogowy sygnał wyjściowy o wysokiej amplitudzie, proporcjonalny do przyłożonego ciśnienia.
Funkcje
Zakres pomiarowy: -100kPa~1000kPa
Absolutne wyjście analogowe o szerokim zakresie liniowym (typowe wartości 0,5 V ~ 4,5 V) (uwaga: napięcie wyjściowe można dostosować)
Napięcie zasilania 5,0 V (opcjonalnie 3,3 V)
Zakres temperatury pracy -20 do 85 ℃
Zakres temperatury przechowywania -40 do 125 ℃
Typowe zastosowania
Zastosowanie przemysłowe: przełączniki ciśnienia i elementy pneumatyczne
Zastosowanie medyczne: ciśnieniomierz, generator tlenu
Detekcja poziomu wody w sprzęcie AGD: pralki, zmywarki, odkurzacze
Kontrola ciśnienia powietrza: pomieszczenia czyste i pokoje dla palących
Inne: Urządzenie wykrywające średnie ciśnienie powietrza
Wydajność konstrukcji
Układ wrażliwy na nacisk: krzem
Drut ołowiany: drut złoty
Powłoka uszczelniająca: materiał PPS
Trzpień: Miedź pokryta złotem
Masa netto: około 0,3 grama
Specyfikacje elektryczne
| Charakterystyczne | Symbol | Min | Typ | Maks | Jednostka |
| Napięcie @ Vs=5,0 V (seria MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Napięcie @ Vs=3,3 V (seria MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Prąd roboczy | ja o | — | 3 | mADC | |
| Dokładność (0 ℃ do 85 ℃) | — | — | — | 1.5 | %V FSS |
| Rozdzielczość ADC | OZE ADC | — | 24 | — | trochę |
| Rozdzielczość DAC-a | OZE DAC | — | 12 | — | trochę |
| Częstotliwość | Fsys | 1 | MHz | ||
| Czas reakcji | t R | — | 2.5 | — | mS |
| Czas rozpoczęcia | — | — | 100 | — | mS |
| Ochrona ESD | — | — | 2 | — | KV |
