Specyfikacje elektryczne (MCP-H10)
| Charakterystyczne | Symbol | Min | Typ | Maks | Jednostka |
| Napięcie @ Vs=5,0 V (seria MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Napięcie @ Vs=3,3 V (seria MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Prąd roboczy | Io | — | 3 | mADC | |
| Dokładność (0 ℃ do 85 ℃) | — | — | — | 1.5 | %V FSS |
| Rozdzielczość ADC | OZE ADC | — | 24 | — | trochę |
| Rozdzielczość DAC-a | OZE DAC | — | 12 | — | trochę |
| Częstotliwość | Fsys | 1 | MHz | ||
| Czas reakcji | t R | — | 2.5 | — | mS |
| Czas rozpoczęcia | — | — | 100 | — | mS |
| Ochrona ESD | — | — | 2 | — | KV |

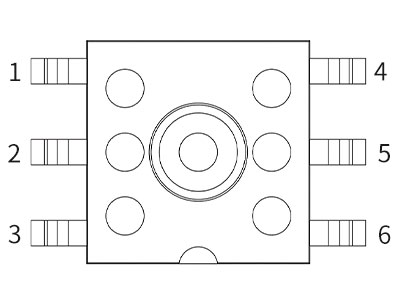

Opakowanie i definicja pinów (MCP-H11)
| Opisz | NjaE. | Definicja pinu | Wyjaśnij |
 | 1 | N/C | zawisnąć w powietrzu |
| 2 | SDA | ja 2 Dwukierunkowy pin danych szeregowych C | |
| 3 | SCL | ja 2 Pin wejściowy zegara szeregowego C | |
| 4 | VDD | zasilanie | |
| 5 | GND | tereny | |
| 6 | N/C | zawisnąć w powietrzu |
Absolutna maksymalna ocena (MCP-H11)
| Parametr | znak | minimalne | typowe | maksymalnie | jednostka | notatki |
| napięcie | VDD | -0,3 | 5.8 | V | ||
| Cyfrowe napięcie pinowe | Vio, kop | -0,3 | VDD 0,3 | V | 25°C | |
| Ciśnienie przeciążeniowe | Dowód | 2X | kPaG | |||
| ciśnienie rozrywające | Pęknięcie | 3X | kPaG | |||
| Ochrona ESD | HBM | 4 | kV | |||
| temperatura przechowywania | Tstg | -40 | 125 | °C |
Zalecany zakres prac (MCP-H11)
| Parametr | znak | minimalne | typowe | maksymalnie | jednostka | notatki |
| Napięcie zasilania 1 | VDD | 3 | 5 | 5.5 | V | |
| Rozpiętość operacyjna | Prange | -100 | 1000 | kPa | Dostępnych jest wiele opcji asortymentu | |
| temperatura pracy | Topr | -20 | 85 | °C |
