Absolutne maksymalne wartości znamionowe (MCP-J10)
| Parametry | Symbol | Zasięg | Jednostka |
| Analogowe napięcie zasilania | VDD | -0,3 do 6,0 | V |
| Temperatura robocza | -40 do 125 | ℃ | |
| Temperatura przechowywania | -50 do 150 | ℃ | |
| Temperatura złącza | 150 | ℃ | |
| Podatność na ESD | HBM | 4 | kV |
Uwaga: Przekroczenie absolutnej maksymalnej wartości znamionowej może spowodować trwałe uszkodzenie, a długotrwałe działanie przy powyższej absolutnej maksymalnej wartości znamionowej może mieć wpływ na niezawodność urządzenia.
Charakterystyka elektryczna (MCP-J10)
Tabela 1. Charakterystyka robocza (VS = 5,0 Vdc, TA = 25°C, jeśli nie zaznaczono inaczej)
| Parametry | Symbol | Min | Typ | Maks | Jednostka |
| Napięcie zasilania | VS | 4.75 | 5 | 5.25 | Vdc |
| Prąd zasilania | ja o | — | 3 | mAdc | |
| Przesunięcie (0°C do 85°C) przy VS = 5,0 V | V wyłączone | 0.44 | 0.5 | 0.56 | Vdc |
| Wyjście pełnej skali (0°C do 85°C) przy VS = 5,0 V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Pełny zakres skali (0 ℃ do 85 ℃) przy VS = 5,0 V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Kontynuuj Tabela 1. Charakterystyka robocza (VS = 5,0 Vdc, TA = 25°C, jeśli nie zaznaczono inaczej)
| Parametry | Symbol | Min | Typ | Maks | Jednostka |
| Dokładność (0°C do 85°C) | — | — | — | 2.5 | %V FSS |
| Czas reakcji | tr | — | 2.5 | — | pani |
| Czas rozgrzewki | — | — | 100 | — | pani |
| Stabilność offsetu | — | — | 0.25 | — | %V FSS |

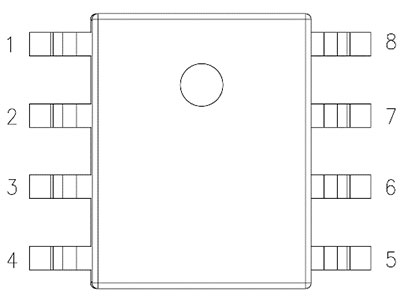

1. Opakowanie i definicja pinów (MCP-J11)
| Opisz | NIE. | Definicja pinu | Opisz | |
 | 1 | N/C | wolne | |
| 2 | WYJŚCIE | wyjście | Musi być zawieszony w powietrzu | |
| 3 | N/C | Puste | ||
| 4 | GND | uziemienie | ||
| 5 | VDD | zasilanie | ||
| 6 | N/C | wolne | ||
| 7 | SCL | Linia zegara szeregowego | ||
| 8 | SDA | SDA |
Tabela 1.1 Zależność definicji pinów
Uwaga:
1.J10: 7 i 8 # kołków musi być zawieszonych w powietrzu
2.J11: 2 # pin musi być zawieszony w powietrzu
2. Dane techniczne
2. Dane techniczne
| parametr | znak | minimalna wartość | Typowe wartości | Maksymalna wartość | jednostka | notatki |
| reset po włączeniu zasilania | VDDPOR | 2.8 | V | |||
| Prąd roboczy | Ivdd | 2 | 3 | mA | Tryb pracy | |
| 200 | nA | Prąd czuwania | ||||
| Rozdzielczość ADC | PRZEŚLIJ | 24 | Bity | |||
| Dokładność ciśnienia wyjściowego 1,2 | AKC | 1% | %FS | 0°C ~ 60°C | ||
| 1,5% | %FS | -20°C ~ 70°C | ||||
| Włącz zasilanie na czas | TUP | 100 | pani | regulowany | ||
| Przechowywanie danych w pamięci EEPROM | Żyć | 10 | lata | @125 ℃ |
1. Dokładność obejmuje nieliniowość, histerezę temperatury i histerezę ciśnienia;
2. Pełna dokładność w oparciu o 1000 godzin testów HTOL, LTOL, HTSL, THB i PCT;
2.2.I 2 C Charakterystyka elektryczna
| Parametr | znak | minimalna wartość | Maksymalna wartość | jednostka | notatki |
| częstotliwość zegara | fBsclB | 1 | MHz | R=1 tys | |
| Czas konserwacji niskiego impulsu zegara | tBLOWB | 0.52 | my | ||
| Czas utrzymania wysokiego impulsu zegara | tBHIGHB | 0.24 | my | ||
| Czas założenia SDA | tBSUDATB | 0.1 | my | ||
| Czas utrzymywania SDA | tBHDDATB | 0.0 | my | ||
| Czas mytalenia na początku każdej sesji | tBSUSTAB | 0.24 | my | ||
| Czas utrzymania stanu początkowego | tBHDSTAB | 0.24 | my | ||
| Zatrzymaj czas, nastal czas | tBSUSTOB | 0.24 | my | ||
| Czas odstępu między dwiema komunikacjami | tBBUFB | 0.52 | my |
