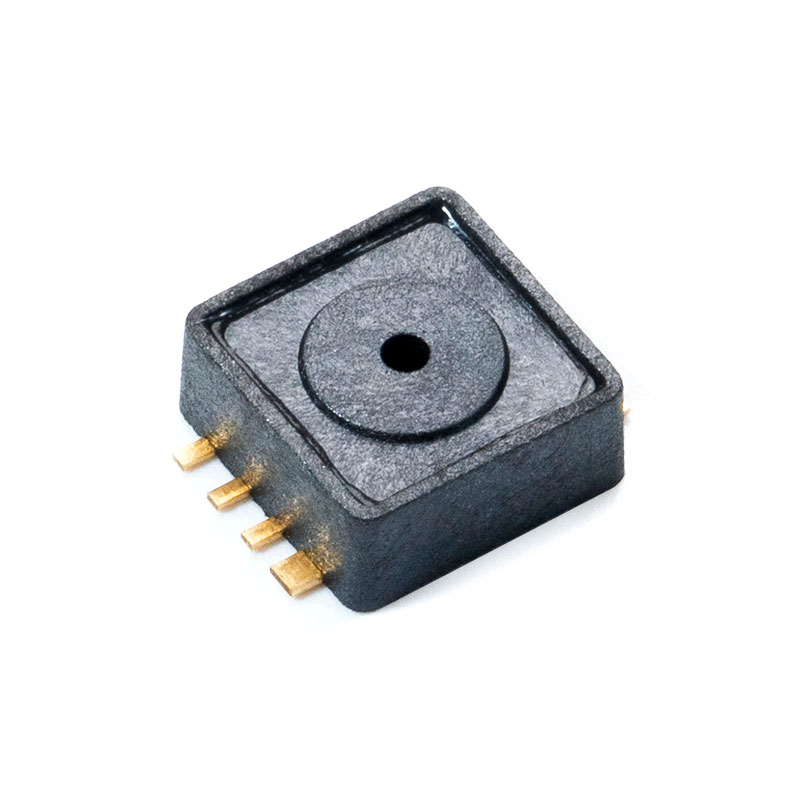

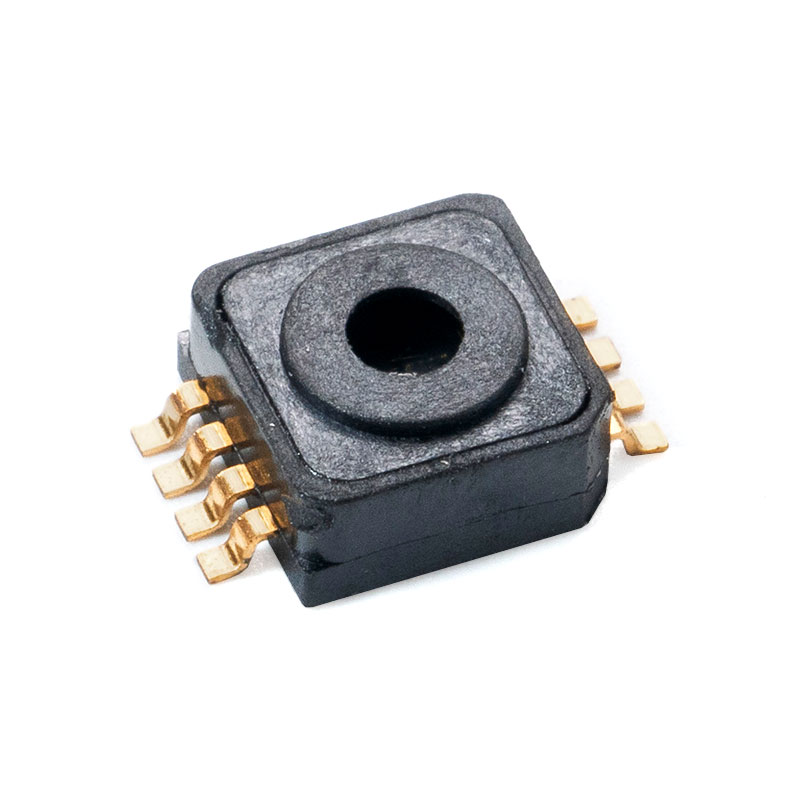

MCP-J20 Czujnik ciśnienia do samochodów
  • MCP-J20 Czujnik ciśnienia do samochodów
  • MCP-J20 Czujnik ciśnienia do samochodów
  • MCP-J20 Czujnik ciśnienia do samochodów

MCP-J20 Czujnik ciśnienia do samochodów

Opis
Na rynek czujników wprowadzono skalibrowane produkty z czujnikami ciśnienia bezwzględnego. Seria MCP-J20 przeznaczona jest do przenoszenia ciśnienia w kolektorze dolotowym samochodów osobowych i motocykli
W tym produkcie zastosowano chipy kondycjonujące sygnał klasy motoryzacyjnej do kalibracji i kompensacji sygnału wyjściowego rdzenia MEMS oraz może konwertować sygnały ciśnienia od 10 kPa do 1000 kPa na analogowe sygnały wyjściowe z konfigurowalnym zakresem wyjściowym (0 ~ 5 V). Zapewniając doskonałą niezawodność produktu, oba chipy są zintegrowane i zapakowane, co znacznie zmniejsza rozmiar opakowania. Jednocześnie kondycjonowany produkt może zapewnić standardową moc wyjściową w zakresie temperatur i zakresu dokładności, eliminując potrzebę kalibracji czujnika przez klientów.

Charakterystyczne

Maksymalny błąd od 0°C do 85°C wynosi 2,5%
Bardzo odpowiedni do mikroprocesorów lub systemów opartych na mikrokontrolerach
Bardzo małe opakowanie do montażu powierzchniowego
Zakres temperatur: -40°C do 125°C
Zakres J20 (A) 10 kPa ~ 1000 kPa opcjonalnie J20 (B) 10 kPa ~ 400 kPa
Proporcjonalne/absolutne analogowe wyjście napięciowe

Typowe zastosowania

Zastosowania motoryzacyjne (pomiar ciśnienia w kolektorze)
Kontrola przemysłowa
Zastosowanie ciśnienia motocykla
Czujniki hybrydowe i nowe, energetyczne wspomagane próżniowo
Detekcja ciśnienia gazu CNG
Manometr

Skontaktuj się z nami
PRZEDV：MCP-J20A, J20B, J20C Czujnik ciśnienia do samochodów
DALEJ：MCP-J10, MCP-J11, MCP-J12 Czujnik ciśnienia do samochodów

3.1. Przegląd

Czujnik ciśnienia serii MCP-J20 wykorzystuje rdzeń piezorezystancyjny MEMS jako element wrażliwy na nacisk, który wysyła surowy sygnał proporcjonalny do ciśnienia otoczenia. Układ kondycjonujący z wbudowanym 16-bitowym przetwornikiem ADC steruje wrażliwym komponentem i wzmacnia, kompensuje temperaturę i linearyzuje oryginalny sygnał w celu wyprowadzenia analogowego sygnału wyjściowego napięcia, który jest liniowo powiązany z przyłożonym ciśnieniem.



Funkcja przenoszenia

WYJŚCIE=A×P B
uwaga:
OUT to analogowe napięcie wyjściowe mierzone w woltach;
P to wartość ciśnienia, ciśnienie bezwzględne, w kPa;
Zobacz poniższą tabelę dla A i B.

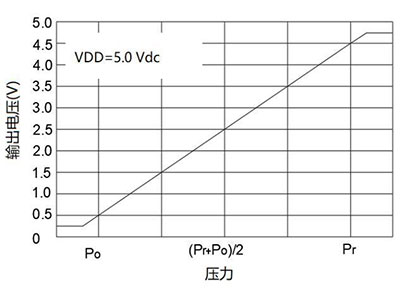

Rysunek 3.1 Funkcja symulowanego przesyłania sygnału wyjściowego

Model produktu Zakres (kPa) Zakres napięcia wyjściowego (V) Wzmocnienie i przesunięcie
Po Pr OL Och A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
