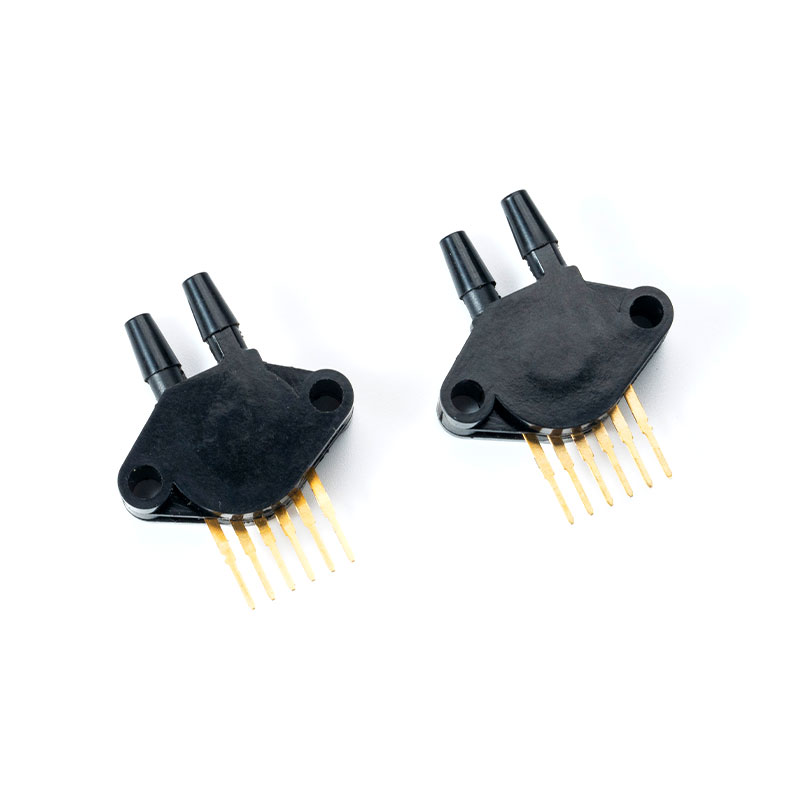

1. Specyfikacje ogólne
Tabela 1. Parametry graniczne
| Charakterystyczne | Min. | Maks. | Jednostka |
| Napięcie zasilania (Vzasilanie) | -0,3 | 6 | Vdc |
| Temperatura przechowywania | -40 | 125 | ℃ |
Tabela 2. Rodzaj ciśnienia
| Rodzaj ciśnienia | opis |
| Absolutne | Wydajność jest proporcjonalna do różnicy między przyłożonym ciśnieniem a wbudowaną próżnią odniesienia |
| Ciśnienie manometryczne | Wydajność jest proporcjonalna do różnicy między przyłożonym ciśnieniem a ciśnieniem atmosferycznym (otoczenia). |
| Różnica ciśnień | Wyjście jest proporcjonalne do różnicy pomiędzy ciśnieniem przyłożonym do każdego portu (port 1 – port 2). |
2. Parametry techniczne wyjścia analogowego
Tabela 3. Specyfikacje wyjścia analogowego
(VS = 5,0 Vdc, TA = 25°C, chyba że zaznaczono inaczej.)
| Charakterystyczne | znak | Min. | Typ. | Maks. | Jednostka |
| Zakres ciśnienia 1 | P OP | -5 | 100 | kPa | |
| Napięcie zasilania 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Prąd zasilania | ja o | - | 3 | 10 | mAdc |
| Przesunięcie ciśnienia3(10°C do 60°C) przy VS = 5,0 V | 0.155 | 0.2 | 0.245 | ||
| Wyjście na pełną skalę 4 | 4.655 | 4.7 | 4.745 | ||
| Rozpiętość pełnej skali (VFSS) 5 | - | 4.41 | 4,5- | 4.59 | V |
| Dokładność 6 | - | - | 0.025 | - | |
| Czułość | 0.45 | V/kPa | |||
| Zakres temperatur pracy | Tstg | - 40 | - | 85 | °C |
| Czas reakcji 7 | t R | - | 2.5 | - | pani |
| Czas włączenia 8 | 100 | pani |
1. 1,0 kPa (kilopaskal) równa się 0,145 psi.
2. Urządzenie jest proporcjonalne w określonym zakresie wzbudzenia.
3. Offset (Voff) definiuje się jako napięcie wyjściowe przy minimalnym ciśnieniu znamionowym.
4. Wyjście na pełną skalę (VFSO) definiuje się jako napięcie wyjściowe przy maksymalnym lub pełnym ciśnieniu znamionowym.
5. Rozpiętość pełnej skali (VFSS) definiuje się jako algebraiczną różnicę między napięciem wyjściowym przy pełnym ciśnieniu znamionowym a napięciem wyjściowym przy minimalnym
6. Na dokładność (budżet błędów) składają się:
• Liniowość: Odchylenie sygnału wyjściowego od zależności liniowej od ciśnienia w określonym zakresie ciśnienia.
• Histereza temperatury: Odchylenie sygnału wyjściowego w dowolnej temperaturze w zakresie temperatury roboczej, po zmianie temperatury do i od minimalnej lub maksymalnej temperatury roboczej, przy przyłożonej zerowej różnicy ciśnień.
• Histereza ciśnienia: Odchylenie wyjściowe przy dowolnym ciśnieniu w określonym zakresie, gdy ciśnienie to zmienia się cyklicznie do i od minimalnego lub maksymalnego ciśnienia znamionowego, w temperaturze 25°C.
• TcSpan: Odchylenie sygnału wyjściowego w zakresie temperatur od 10° do 60°C w odniesieniu do 25°C.
• TcOffset: Odchylenie wyjściowe przy zastosowanym minimalnym ciśnieniu znamionowym, w zakresie temperatur od 10° do 60°C, w odniesieniu do 25°C.
• Odchylenie od wartości nominalnej: Odchylenie od wartości nominalnych dla przesunięcia lub pełnego zakresu skali, jako procent VFSS, w temperaturze 25°C.
7. Czas reakcji definiuje się jako czas, w którym przyrostowa zmiana sygnału wyjściowego wzrasta od 10% do 90% wartości końcowej pod wpływem określonej skokowej zmiany ciśnienia.
8. Czas nagrzewania definiuje się jako czas potrzebny, aby produkt osiągnął określone napięcie wyjściowe po ustabilizowaniu się ciśnienia.
