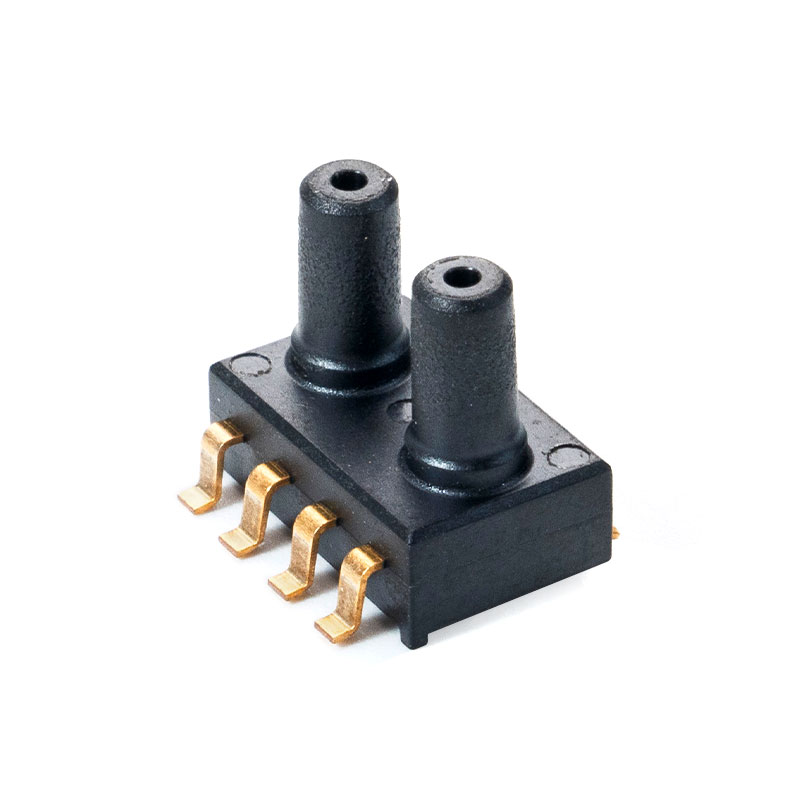

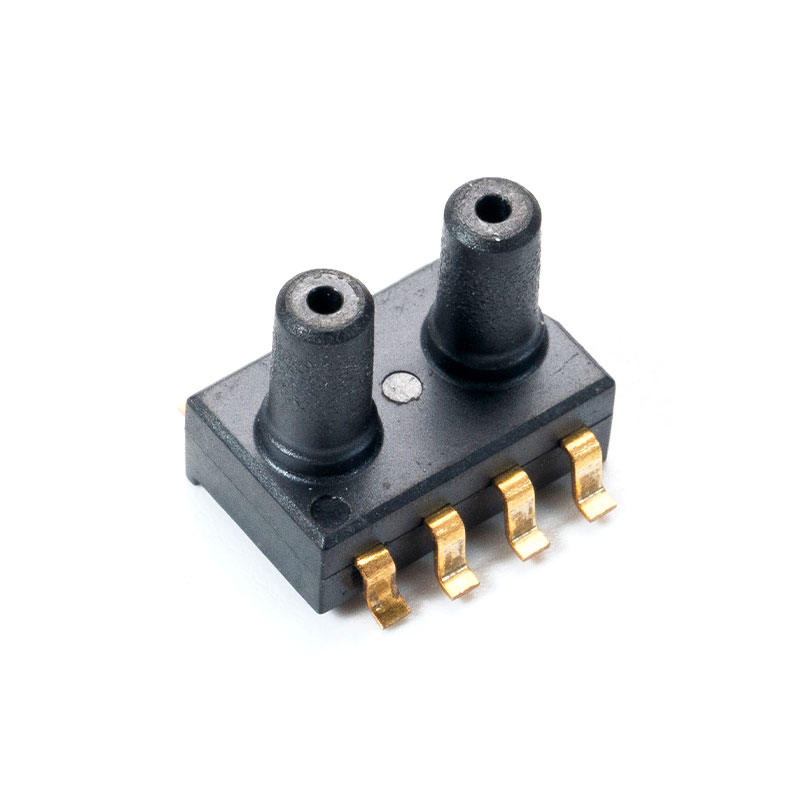

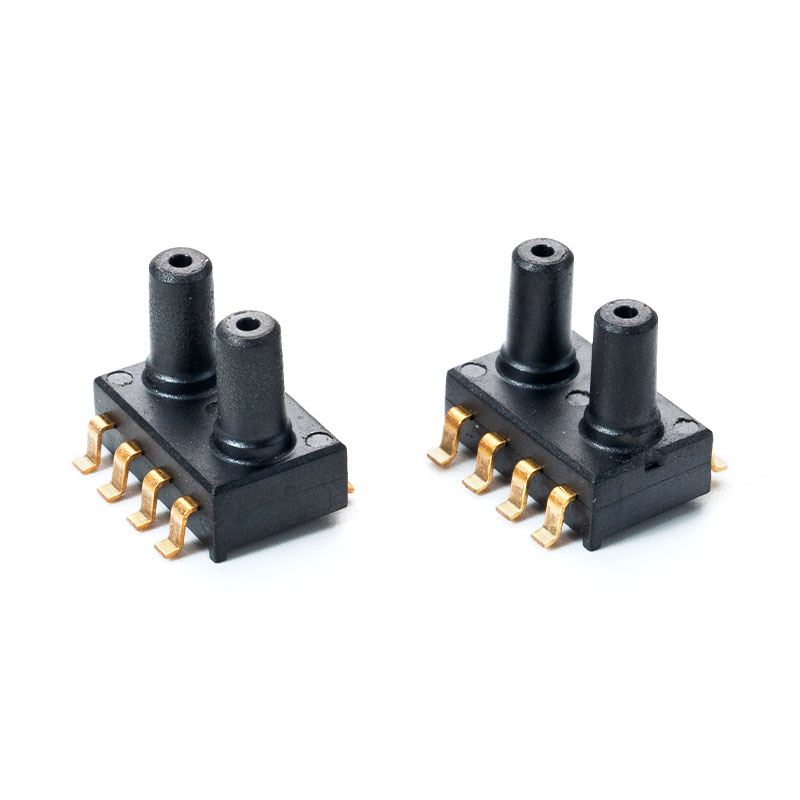

MCP-H21 Mikroczujnik ciśnienia

Opisy
Seria MCP-H21 to niewielki pakiet (SOP) z dwoma portami, który integruje wzmocnienie sygnału, nieliniowość i kompensację temperatury dla krzemowych piezorezystancyjnych czujników różnicy ciśnień. Czujnik ciśnienia serii MCP-H21 to produkt zaprojektowany specjalnie z myślą o elektronice użytkowej i zastosowaniach medycznych, wykorzystujący zaawansowaną technologię MEMS. Czujnik ciśnienia można przylutować bezpośrednio do płytki PCB, zapewniając liniowy i precyzyjny 24-bitowy cyfrowy sygnał ciśnienia oraz 16-bitowy cyfrowy sygnał temperatury.

Funkcje
Napięcie zasilania: 1,8 V do 5,5 V
Zakres ciśnienia: -100 kPa do 200 kPa
Prąd czuwania: <0,2μA
Temperatura pracy: -20 do 85 ℃
Szybki cyfrowy interfejs wyjściowy I²C
W pełni skompensowane dane

Aplikacje
Wykrywanie zablokowanego filtra
Pomiary wysokości i prędkości lotu
Instrumenty medyczne
System tłumienia pożaru
Miernik panelowy
Ruch powietrza/kontrola środowiskowa
Sterowanie pneumatyczne

Wydajność konstrukcji
Układ wrażliwy na nacisk: krzem
Drut ołowiany: drut złoty
Powłoka uszczelniająca: materiał PPS
Trzpień: Miedź pokryta złotem
Masa netto: około 0,3 grama

Charakterystyka ciśnienia i temperatury

Tabela 1: Charakterystyka ciśnienia wyjściowego @ VDD = 5,0 V, T = 25 ℃, chyba że zaznaczono inaczej

Parametr	Symbol	Warunki	Min	Typ.	Maks	Jednostka
Zakres pomiaru ciśnienia ¹	PFS		-100		200	Kpa
Rozdzielczość ciśnienia		Ciśnienie		0.05		%FS
Ciśnienie Accuracy ²		Przy 25℃	-0,1		0.1	%FS
Całkowite pasmo błędów ³	TEB	Od 25 ℃ do 60 ℃	-0,3		0.3	%FS
Całkowite pasmo błędów ³	TEB	Od -40℃ do 85℃	-1		1	%FS
Dryf długoterminowy		Po okresie 1 roku		±0,15		%FS
Wpływ lutowania rozpływowego		IPC/JEDEC J-STD-020C		±0,2		%FS

1. Strona wysokiego ciśnienia znajduje się po oznaczonej stronie.
2. Maksymalne odchylenie od najlepiej dopasowanej linii prostej (BFSL) dopasowanej do wyjścia, mierzone w zakresie ciśnień w temperaturze 25°C. Obejmuje wszystkie błędy wynikające z nieliniowości ciśnienia, histerezy i niepowtarzalności.
3. Całkowity zakres błędu ciśnienia obejmuje wszystkie błędy dokładności, błędy termiczne w kompensowanym zakresie temperatur oraz tolerancje kalibracji zakresu i przesunięcia. Aby uzyskać idealną moc czujnika w odniesieniu do ciśnienia wejściowego i temperatury, wartości TEB obowiązują tylko przy skalibrowanym napięciu zasilania.

Tabela 2: Charakterystyka wyjściowa temperatury @ VDD = 5,0 V, T = 25°C, chyba że zaznaczono inaczej

Parametr	Symbol	Warunki	Min	Typ.	Maks	Jednostka
Temperatura pracy	T _OP		-20		85	℃
Dokładność bezwzględna temperatury		-10 ℃ do 50 ℃		±1,0		℃
Maks Error with Power		Zasilanie od 1,8V do 5,5V			±0,1	℃
Rozdzielczość temperaturowa danych wyjściowych				0.01		℃

Charakterystyka elektryczna

Tabela 3: Charakterystyka prądu stałego przy VDD=5,0 V, T=25℃, chyba że zaznaczono inaczej

Parametr	Symbol	Warunki	Min	Typ.	Maks	Jednostka
Średni prąd roboczy	ja _DDAVP	Jedna konwersja na sekundę		4.5	6.4	µA
Prąd szczytowy	ja _SZCZYT	Konwersja ciśnienia		1.5		mA
Prąd szczytowy	ja _SZCZYT	Konwersja temperatury		0.95		mA
Prąd zasilania w trybie gotowości	ja _DDSTB	Przy 25℃			0.2	µA
Częstotliwość zegara danych szeregowych	f _SCLK	ja ² Protokół C, rezystor podciągający 4,7 k		100	400	kHz
Wysokie napięcie wejścia cyfrowego	VIH		0.8			V
Niskie napięcie wejścia cyfrowego	WIL				0.2	V
Wysokie napięcie wyjściowe cyfrowe	V _Och	jaO = 0.5 mA	0.9			V
Niskie napięcie wyjścia cyfrowego	V _OL	jaO = 0.5 mA			0.1	V
janput Capacitance	C _jaN				10	pF
ja2C Pull-Up Resistors	R _PU		3.3	4.7	10	KΩ

Absolutna maksymalna ocena

Tabela 4: Bezwzględna ocena maksymalna

Parametr	Symbol	Warunki	Min	Maks	Jednostka
Nadciśnienie	P _MAKS			3X
Napięcie zasilania	V _DD		-0,3	6.5	V
Napięcie interfejsu	V _JEŚLI		-0,3	VDD 0,3	V
Zakres temperatur przechowywania	T _STG		-40	150	℃
Maksimum Soldering Temperature	T _{stwardnienie rozsiane}	Maksymalnie 10 sekund		250	℃
Ocena ESD		Model ciała człowieka	-2	2	kV
